产品概述

振动类演示

振动传感器是北京通磁伟业传感技术有限公司的专利产品。传感器采用高性能敏感元件，经精密放大电路处理，用于检测和测量设备的动态振动和冲击加速度状况。

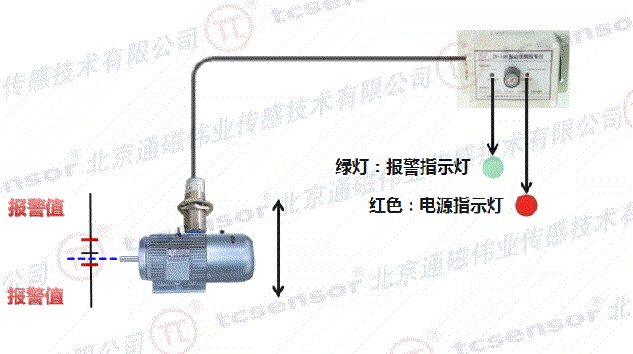

*ZF-1：配振动传感器，可以预设振动值，超值预设值，输出开关量报警信号。

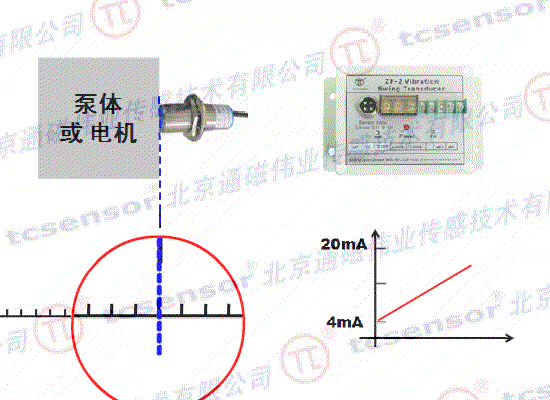

*ZF-2：配振动传感器，输出与平均振动强度（位移，速度或加速度）相对应的4~20mA信号及振动波形信号，可配显示仪表。

接触型振动传感器（ZD型）: 需要紧密安装在需测振动场合的位置，
非接触振动传感器（ZDF型）: 安装需离开被测体一定间距：
请参考下面的安装示意图。
传感器工作电压：DC12V（ 电源无明显交流波动）
三线制：电源+，电源-，信号输出，
通电后，用示波器交流电压档 （或用电压采集卡，转换后进计算机）观察：
输出交变的电压信号：随振动频率和振幅大小输出相对应的振幅和频率波形的交变电压信号。
输出幅度最小值0.01V，最大值幅度可达5V以上（约1~7V）
无振动时：输出是近似4V直流电压
有振动时：输出是叠加在直流4V 电压上的交流波形信号 （见下图）


性能参数

ZF-1 振动报警仪

 ZF-2 振动监测仪

WYF 测量转盘偏心

典型应用

发电机、发动机、离心机、压缩机、风机、齿轮箱、泵体等旋转或往复运动的机械设备的监控。
用于设备在线运行监控；如
① 监控风机/水泵/油泵/电机的轴承磨损后的非正常振动；
② 磨料机/粉碎机/搅拌机的超振报警监控；
③ 重要电力设备或石油管道、ATM报警等防盗系统，
④ 贵重物品展示的防盗系统，
⑤ 偏心位移测量，
⑥ 在线振动量监测，
⑦ 教学科研观察、研究振动波形等
