产品概述

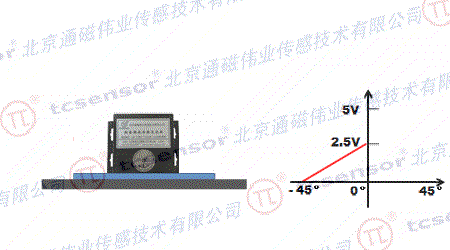

倾角传感器产品演示

 WQ系列倾角传感器，tcsensor品牌,是北京通磁伟业独立知识产权的专利产品。
采用国际先进的磁敏感元件，参照大地水平面，巧妙利用重力摆结构，精密的无电触点设计，测量出相对大地水平面的倾斜角度或垂直角度，线性输出标准的电信号。量程全 0～360°之间任一量程均可。

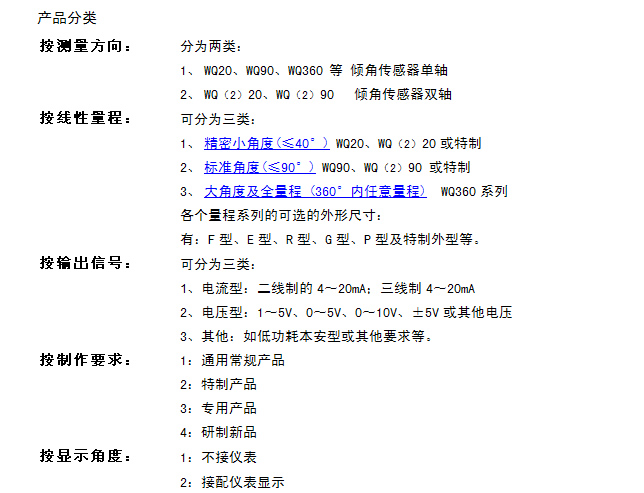

产品设计多样，并满足各种不同场合的应用要求。

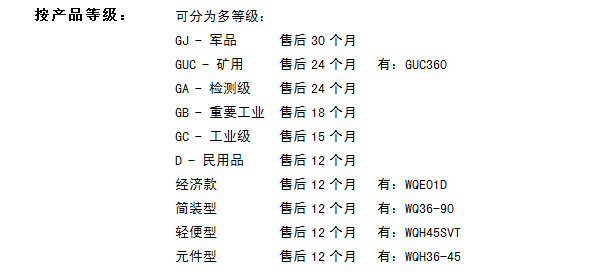

① 多梯次等级：军品级-GJ；矿用-GUC；高级检测级-GA；重要工业级-GB；工业-GC，民品级：D
                    还有：经济款型，简装型，轻便型，元件型 等
② 宽泛使用温度：GJ:-40～120℃； GB:-35～80℃； GC:-25～80℃； D:-15～70℃
③ 多种形状尺寸：E型、F型、G型、R圆型、RT型、圆筒型及特制各种型。
④ 不同安装类型：横式（水平装）、 竖式（垂直装）、立式（直立装）、倒装式。
⑤ 标准输出信号：在线性量程内，输出4～20mA(二线制、三线制)、0～5V、±5V等。
⑥ 多层保护设计：短路保护、极性保护、瞬间高压保护、防磁干扰设计、温度补偿等。
⑦ 环境耐性强：抗震动，抗冲击，耐水、油等恶劣环境；防护等级高（最高可达IP68）。
⑧ 新品可持续开发：除了现有产品，还可为用户量身特别制作或联合研制开发新产品。

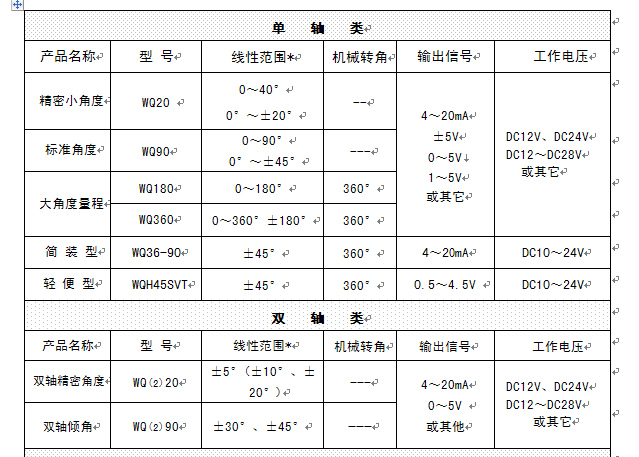

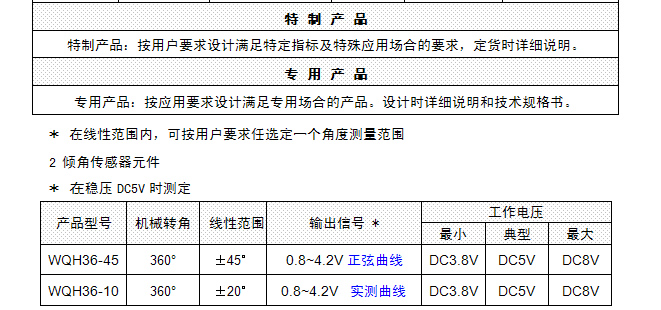

性能参数

360°

90°

WQ90 垂直安装

典型应用

    重型机械、大型设备、采煤机、海洋工程、冶金设备、工程车辆、桥梁隧道、

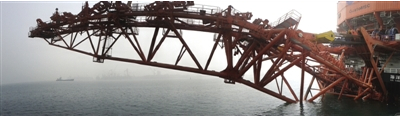

倾角传感器应用于海上铺管船

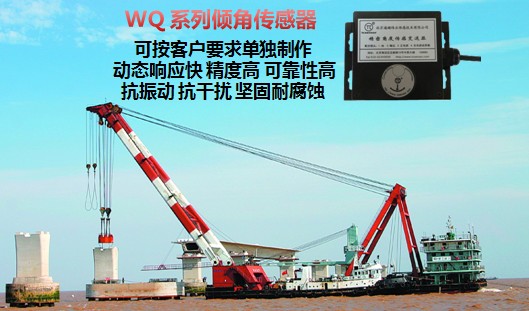

倾角传感器应用于船用起重机

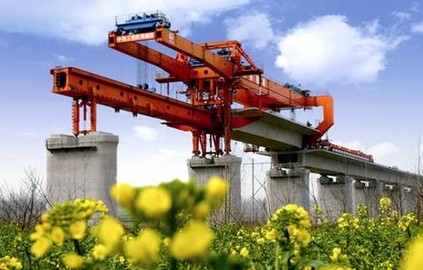

倾角传感器应用于架桥机

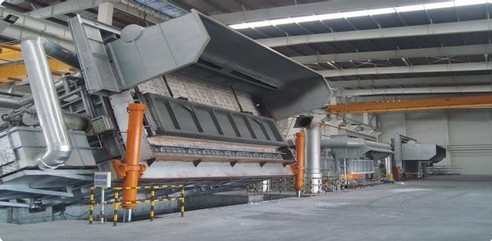

倾角传感器在冶炼炉体倾动中的应用
